产品描述：

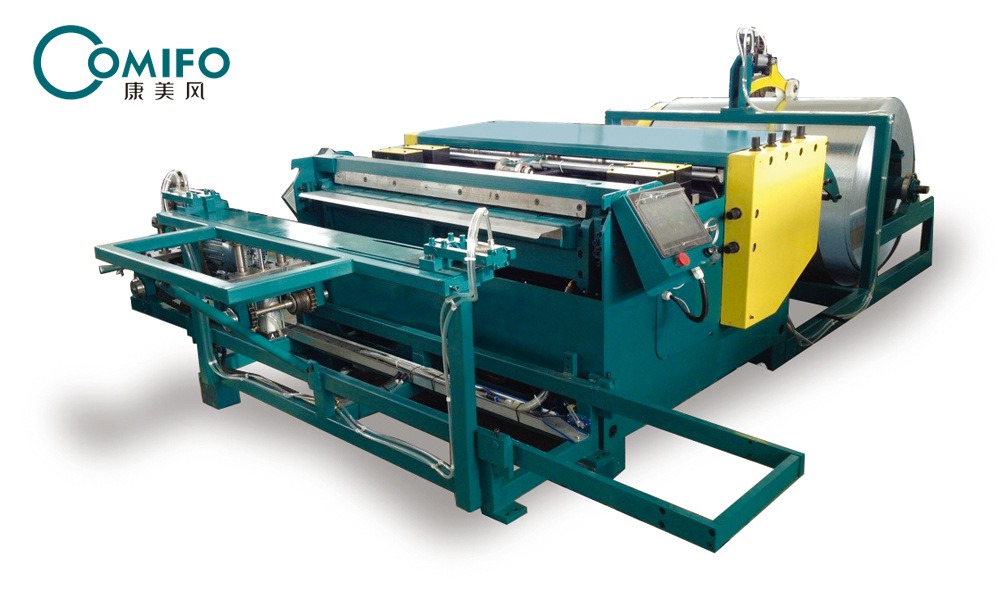

风管生产超级二线包含电动料架，调平压筋，冲方口，冲尖角，剪切，升降雄雌口辘骨机（升降辘骨机2 型），可实现剪切，联合角咬口，直角骨咬口三位一体，提高生产效率。能与法兰成型机，折边机等配套使用。采用全电脑PLC 控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线最大加工速度为18 米/ 分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5 吨，可根据客户要求配套。大大提高风管加工速度。
康美风为中小型风管加工企业和施工企业提供了精简型风管生产线。这些设备既可以作为单机使用，又可以与其他单机配合组成简易风管生产线。精简型风管生产线既是小型风管加工厂的首选设备，更可直接带到工地现场。简单易学，仅需一人操作，节省人工。
该生产线可满足风管板料下料，同时可以为TDF（共板法兰）下料工作，与TDF法兰成型机，折边机配套，加上相应的角码便能生产高质量共板法兰风管。
产品参数：
| 型号 | 最大料宽 | 料厚范围 | 速度 | 剪切误差 | 对角线误差 |
| CSL2-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CSL2-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.电动送料架（一个料架，两个料筒）
2.调平压筋装置一套
3.液压冲方口剪角四套连模具
4.升降辘骨机装置一套
5.控制系统及操作面板一套
工作原理：卷料-调平-压筋-冲方口-冲尖角-专利产品升降辘骨机
工作示意图：
说明：
1.定尺开料，可直接与等离子切割机配合使用
2.1 C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用
2.2 TDF共板法兰的各种连接方法定位剪角，可与TDF共板法兰机，折边机配合使用
2.3剪切角可与角铁法兰或之字法兰配合使用，能折出“L”和“口”型风管，与立式合缝机配套使用完成整套风管
3.TTF/LT 剪切角可与插式法兰配合使用
